两联供空调地暖温控接线详解
发布时间:2021-11-19 15:00:26 点击次数:6188




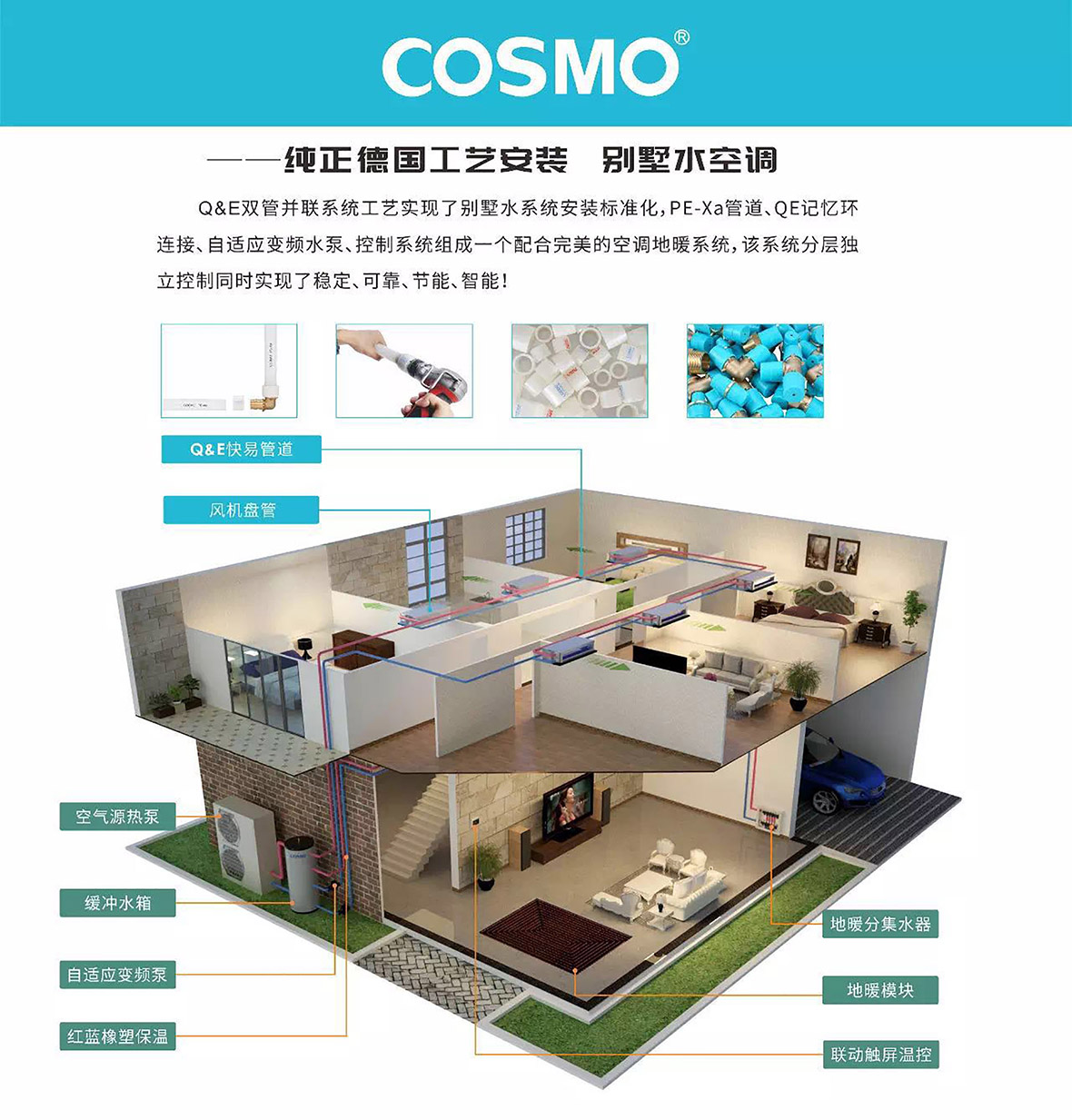

空调地暖的温控器接线是两联供系统必须完成的工作,只有接线正确两联供系统才能正确并稳定运行,一旦接线错误会带来很多麻烦!




当然,随着行业技术的发展有很多新型的通讯控制方式,但是普及应用率有限,这边不做讨论!下面科斯曼就针对典型的水系统空调、地暖、二合一温控的接线方式做一个详细说明,以供参考!

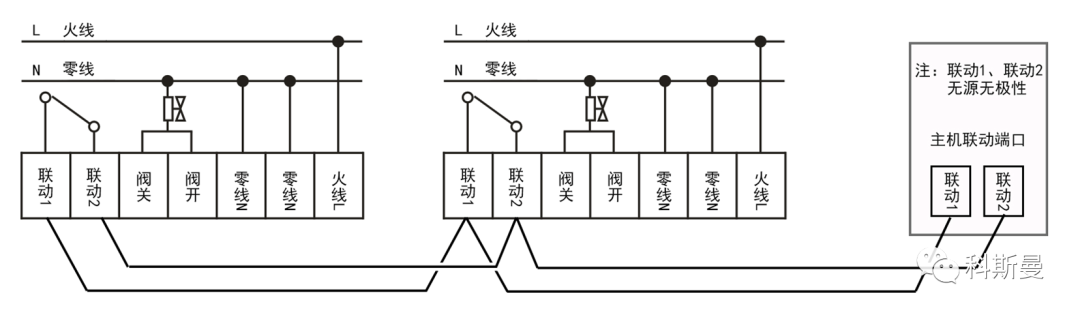

(1)地暖联动温控典型接线图:


Notes:常闭型二线制热电阀接阀开线和零线;常开型二线制热电阀接阀关线和零线!

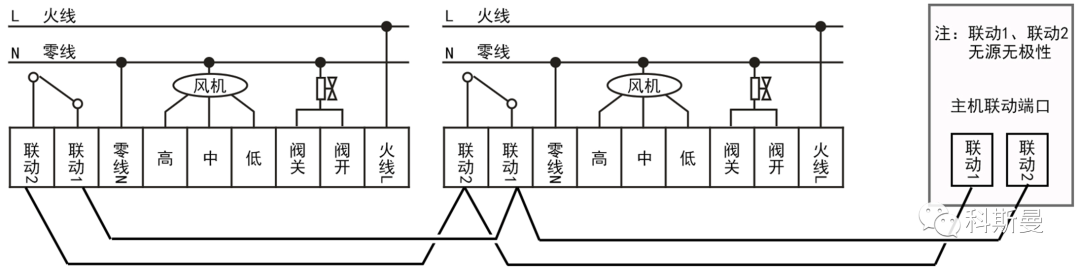

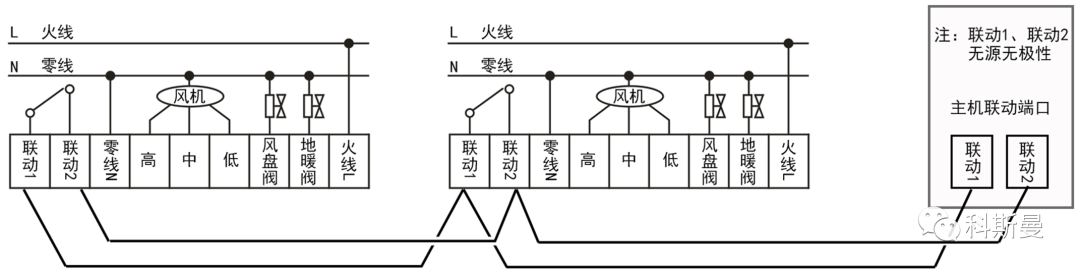

(2)空调联动温控典型接线图:




Notes:温控器可接三线二控或三线一控电动执行器。

(三线二控接阀开线、阀关线、零线;三线一控接火线、零线、阀开线。)

地暖和空调(风盘)同时存在时,将两个系统的输出信号(联动1、联动2)并联在一起,无论是哪种末端运行,设备都会联动运行。




(3)空调地暖二合一联动温控典型接线图:




Notes:温控器可接三线一控电动执行器(三线一控接火线、零线、风盘阀开线),常闭型二线制热电阀接阀开线和零线!




一套两联供系统会有多个温控器,这些温控器与空调主机和壁挂炉之间存在工作逻辑关系,这种逻辑关系需要通过接线来实现。




温控器联动接线端子与空调主机/壁挂炉之间可以直接连接,也可通过集中控制器实现转接控制。特别是没有联动接线端的温控器需要使用集中控制器。
